多芯5.7(2+12PIN）浮动连接器插头插座

产品特点 / PRODUCT FEATURES: 防水且可浮动对插、2+12pin连接器

电气特性
额定电流:Φ5.7--65A:10mm²
			--80A:16mm²
			--125A:25mm²
			--150A:35mm²
		Φ1.0--5A:20AWQ
额定电压:Φ5.7--1000VDC / Φ1.0--24V
耐电压:Φ5.7--4260V AC / Φ1.0--500V
接触电阻:Φ5.7--≤0.5mΩ
绝缘电阻:≥200MΩ

耐环境性能
温度范围:-40°C~125°C
防水等级:IP67
阻燃等级:UL94,V-0
插拔寿命:≥100 MATING CYCLES
环保:YES

下载PDF

总览

技术数据

附件

认证

商业数据

下载

产品信息

一般资讯
连接数据-IEC
环境与安全
CUL认证参数

材料信息
连接数据-UL
UL认证参数
VDE认证参数

产品优势

浮动对插
多种电流+信号组合选择（3+12或2+12）
部分可浮动对插且防水
绝缘材料采用符合UL4128高绝缘，高耐压的工程塑料

技术数据

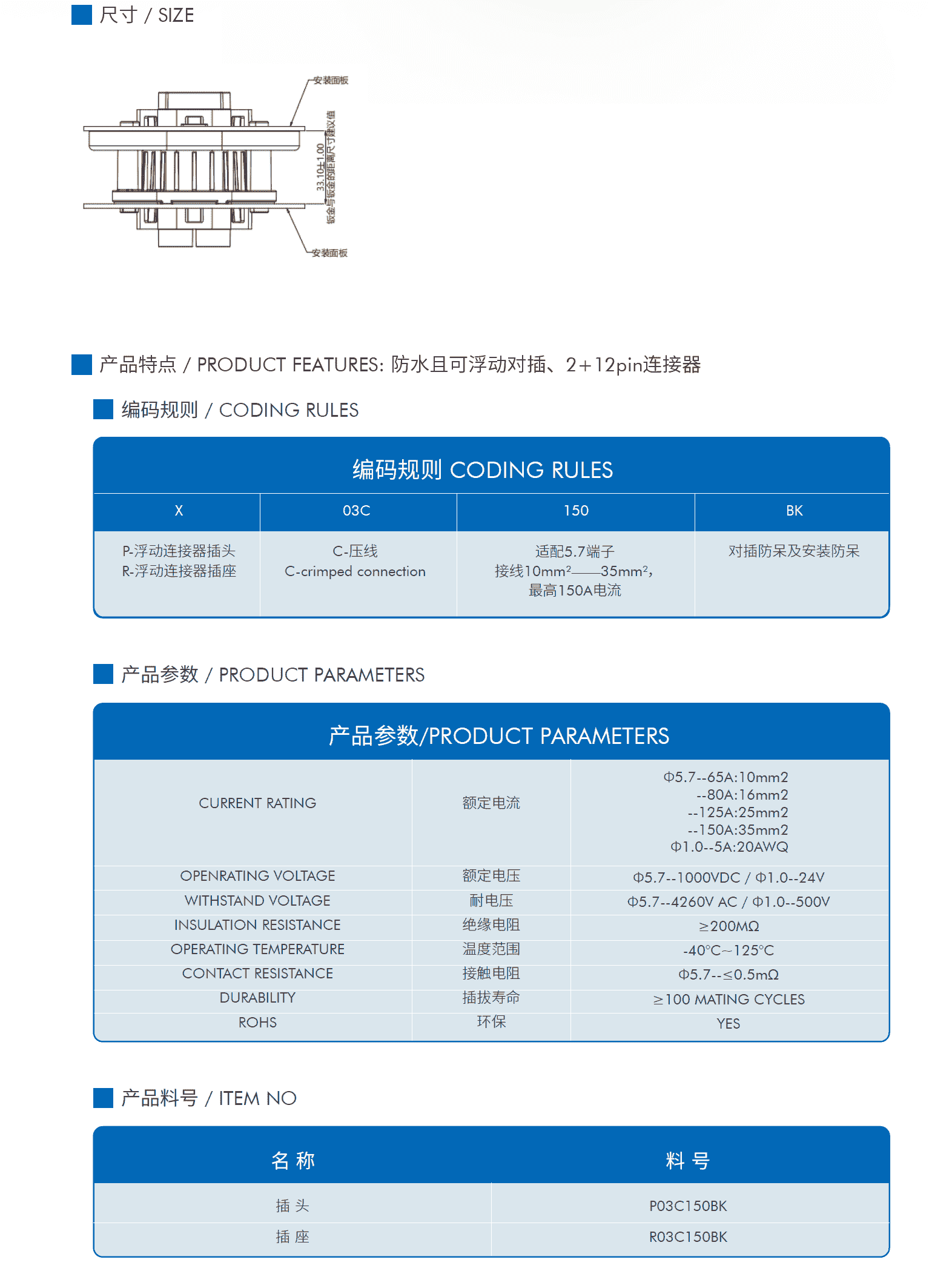

产品特点 / PRODUCT FEATURES

产品特点 / PRODUCT FEATURES

防水且可浮动对插、2+12pin连接器
产品参数 / PRODUCT PARAMETERS

额定电流/CURRENT RATING

Φ5.7--65A：10mm²--80A：16mm²--125A：25mm²--150A：35mm²/Φ1.0--5A：20AWQ

额定电压/OPENRATING VOLTAGE

Φ5.7--1000VDC / Φ1.0--24V

耐电压/WITHSTAND VOLTAGE

Φ5.7--4260V AC / Φ1.0--500V

绝缘电阻/INSULATION RESISTANCE

≥200MΩ

温度范围/OPERATING TEMPERATURE

-40°C~125°C

接触电阻/CONTACT RESISTANCE

Φ5.7--≤0.5mΩ

插拔寿命/DURABILITY

≥100 MATING CYCLES

环保/ROHS

YES

附件

认证

UL参数

应用类别

B

C

D

商业数据

订货号

B

下载

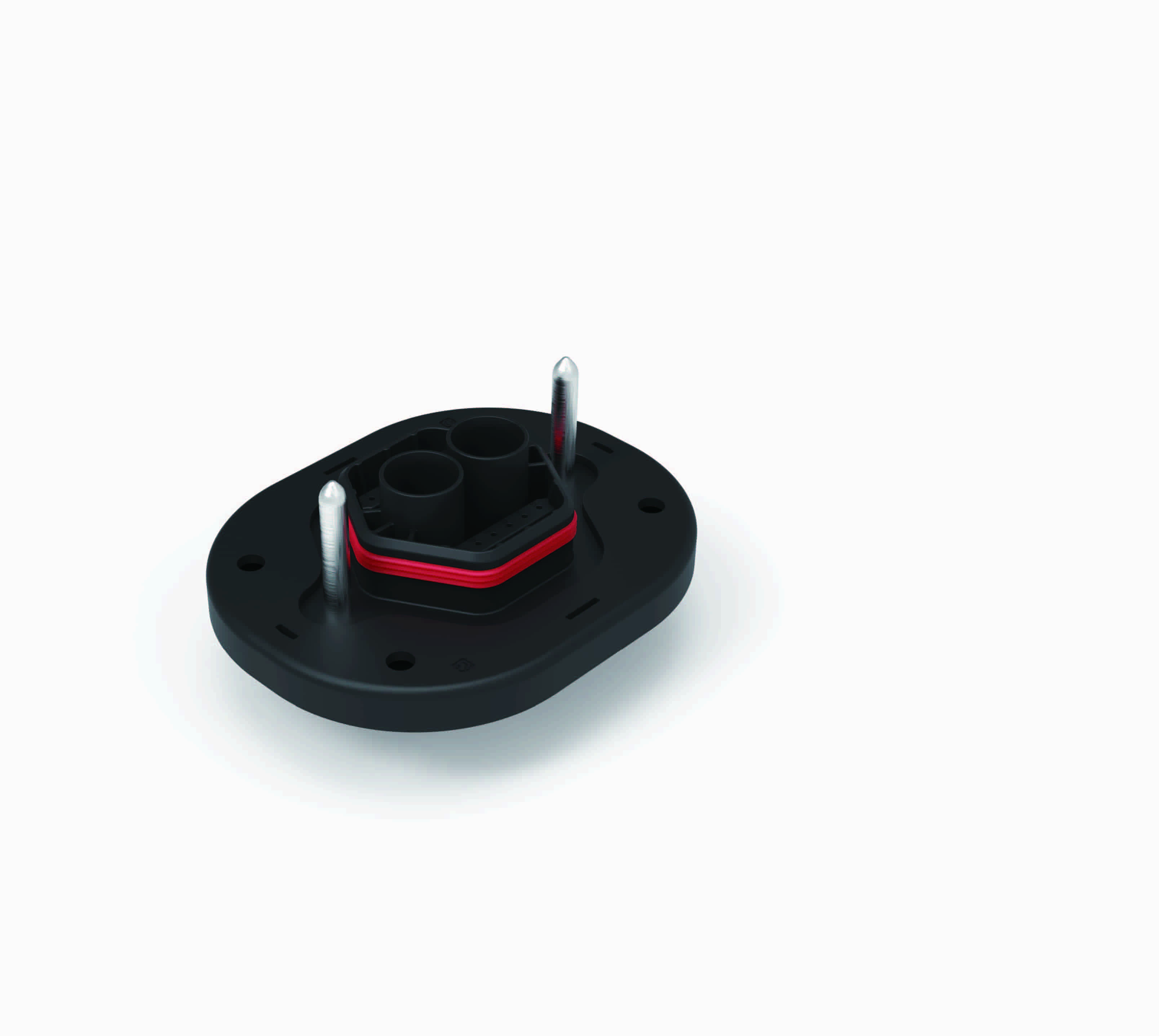

5.7浮动连接器2+12插头

P03C150BK 下载

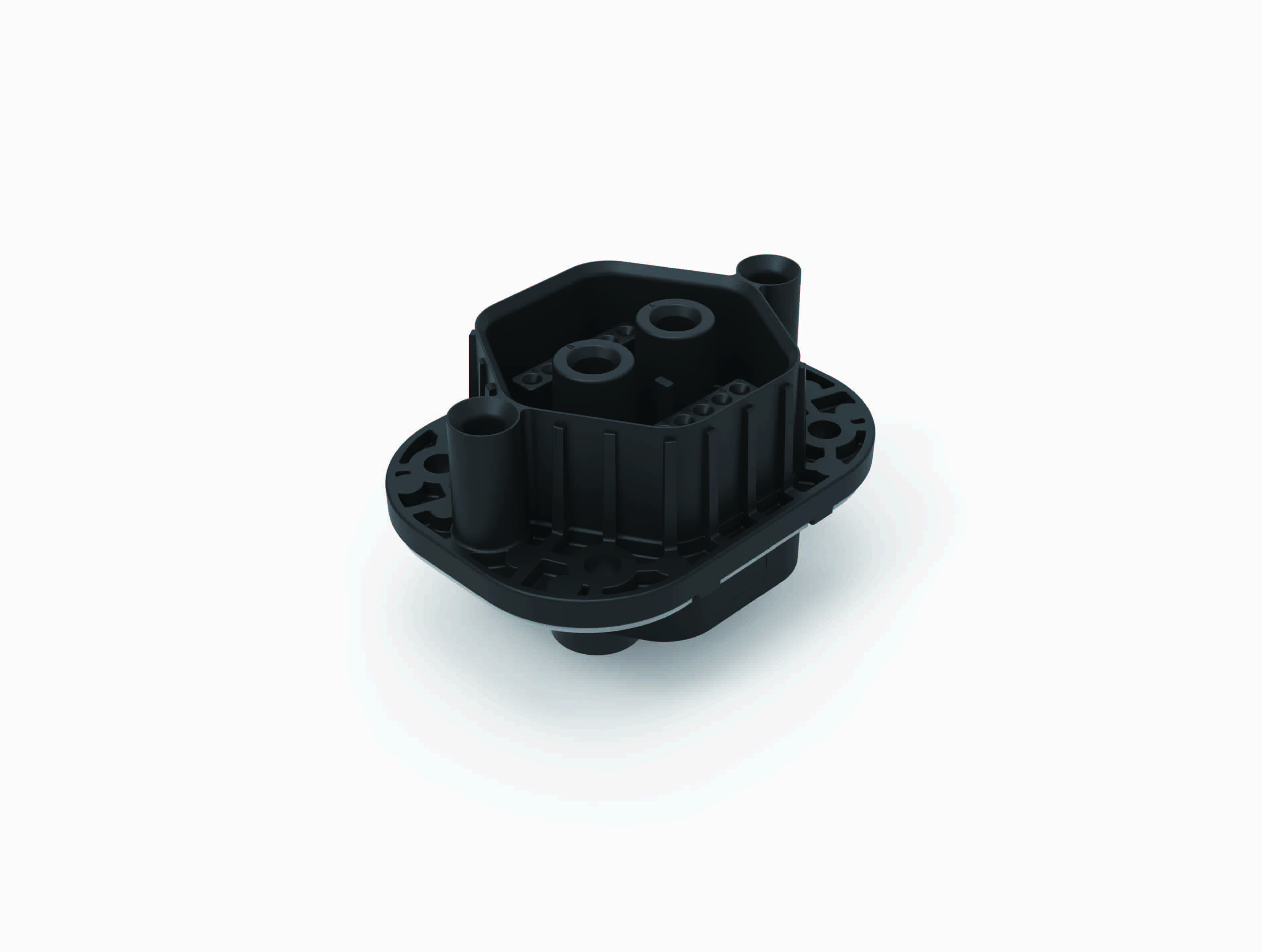

5.7浮动连接器2+12插座

R03C150BK 下载
